UE49_PGM SMART
UE49 SMART

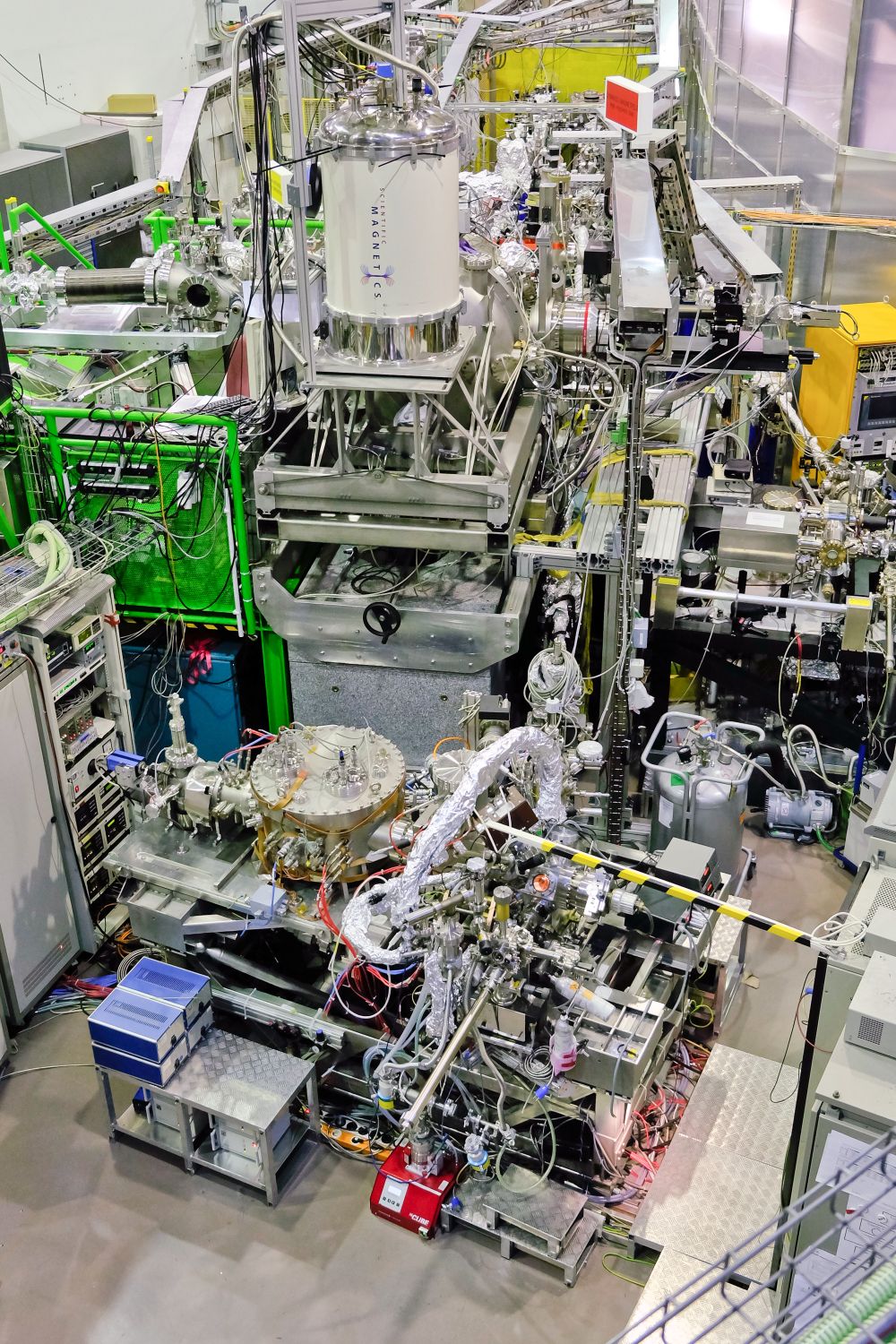

The high flux density beamline is specially designed for the high resolution, aberration corrected spectromicroscope SMART. Located in a low-beta section with a round undulator source the PGM beamline illuminates the specimen surface in the SMART electron microscope with an ideal round beam with high flux density. The wide energy range of 100 to 1800 eV gives access to nearly all relevant XPS peaks and NEXAFS adsorption edges, used for chemical contrast in the photoemission electron microscope to study the local chemical composition on the surface in nanometer range.
| Station data | |
|---|---|
| Temperature range | 200 - 1800 K |
| Pressure range | 10-10 - 5x 10-6 mbar |
| Weitere Details | SMART |
| Beamline data | |
| Segment | L08 |
| Location (Pillar) | 9.2 |
| Source | UE49 (Elliptical Undulator) |
| Monochromator | PGM |
| Energy range | 100 - 1800 eV |
| Energy resolution | 10000 at 200 eV |
| Flux | 1011 - 1013 ph/s/300mA |
| Polarisation | variable (linear and circular) |
| Divergence horizontal | at specimen: 11 mrad |
| Divergence vertical | at specimen: 11 mrad |
| Focus size (hor. x vert.) | h x v = 3,7 µm x 5 µm (10 µm x 5 µm on specimen surface) |
| User endstation | not possible |
| Distance Focus/last valve | 350 mm |
| Height Focus/floor level | 1350 mm |
| Beam availability | 12h/d |
| Phone | +49 30 8062 13430 |
Das Strahlrohr mit hoher Flussdichte wurde speziell für das hochauflösende, aberrationskorrigierte Spektromikroskop SMART ausgelegt. Das PGM Strahlrohr befindet sich in einer „low-beta secton“ mit einer eher runden Undulatorquelle und beleuchtet die Probenoberfläche im SMART Elektronenmikroskop mit einem idealen runden Strahl mit hoher Flussdichte. Der große Energiebereich von 100 bis 1800 eV deckt fast alle relevanten XPS Linien und NEXAFS Absorptionskanten ab, die für den chemischen Kontrast in einem Photoemissionselektronenmikroskop verwendet werden, um die lokale chemische Zusammensetzung auf der Oberfläche im Nanometerbereich zu untersuchen. Die freie Wahl von horizontal, vertikal und (links/rechts) zirkular polarisiertem Licht ermöglicht die Untersuchung z.B. der molekularen Orientierung in organischen Filmen oder der Magnetisierung in magnetischen Domänen.
