Abteilung Struktur und Dynamik von Energiematerialien

Datenbanken, Auswerte- und Plotsoftware

Für die Auswertung von Röntgendiffraktionsdaten stehen verschiedene Datenbanken und Auswerteprogramme zur Verfügung. Diese sind entweder einzelplatzlizensiert, können also nur an einem der Laborrechner genutzt werden, oder es bestehen Netzwerklizenzen, so dass das Programm auch vom eigenen Arbeitsplatz genutzt werden kann. Wenden Sie sich ggf. an den/die Laborverantwortlichen.

Datenbanken

Pulverdiffraktions-Datenbanken

International Center for Diffraction Data - Powder Diffraction File (ICDD-PDF4+ Web)

Die Pulverdiffraktions-Datenbank PDF4+ des International Centre for Diffraction Data (ICDD) dient der schnellen und zuverlässigen Phasenanalyse und enthält extrahierte Informationen aus über 250.000 Pulverdiffrakogrammen oder Einkristallstrukturbestimmungen von Elementen sowie anorganischen und metallischen Verbindungen.
Die Vollversion der Datenbank ist als Einzelplatzlizenz an den Instrumentrechnern in den Laboren PT005 und PT006 installiert. Sie kann nur an diesen Rechnern genutzt werden, da die Lizenzen an diese Rechner gebunden sind.
Die Nutzung erfolgt entweder als direkte Recherche in der Datenbank per Doppelklick auf das Desktop-Icon oder als Komponente in der Phasenanalyse-Software Bruker EVA.
Eine frei verfügbare Alternative ist die Datenbank COD (Crystallography Open Database), die lokal in Software für die Phasenanalyse integriert werden kann (s. a. Software für Phasenanalyse)
Link: ICDD-PDF-4+

Anorganische Kristallstrukturdatenbank

Inorganic crystal structure database FIZ-ICSD

Das Fachinformationszentrum (FIZ) Karlsruhe stellt die weltweit größte Datenbank ICSD mit anorganischen Kristallstrukturdaten zur Verfügung.
Die Daten werden durch die Auswertung und Extraktion von Literaturdaten zusammengetragen. Sie umfasst knapp 150.000 Einträge von anorganischen Kristallstrukturen (Elemente, binäre, ternäre und quarternäre Verbindungen).
Das HZB hat einen Webzugang zu dieser Datenbank, so dass sie vom eigenen Arbeitsplatz aus eingesehen werden kann. Wenn Sie Zugang zur ICSD haben möchten, wenden Sie sich bitte direkt an einen Laborverantwortlichen (M. Tovar / R. Schwiddessen). Sie erhalten dann Zugangs-ID und das password.
Link: FIZ-ICSD

Analysesoftware

Phasenanalyse, Strukturbestimmung und -verfeinerung

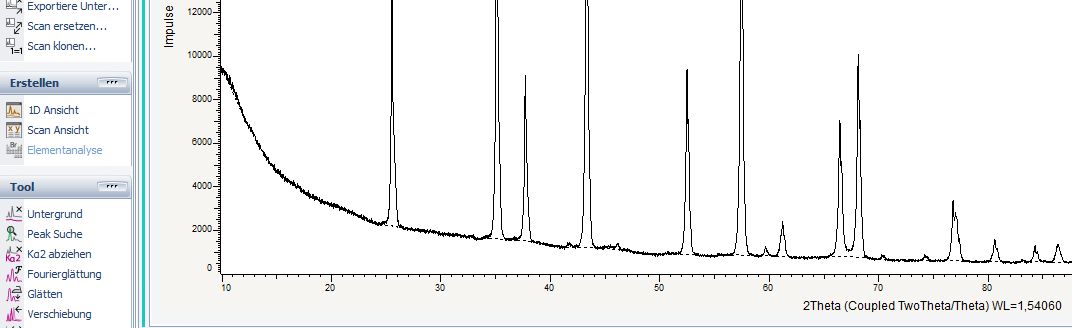

DIFFRAC.EVA Version 6

Software für die Phasenanalyse von Röntgenpulverdaten mithilfe der Datenbanken ICDD-PDF4+ oder der Crystallography Open Database COD.

Weitere Funktionen sind ausführlich auf der Herstellerseite Bruker-Diffrac.EVA beschrieben.

Das X-ray Corelab hat 20 EVA-Weblizenzen, die dezentral genutzt werden können. Sie können das Programm also auf Ihren Rechner installieren und dort nutzen. Die Installationsanweisung finden Sie hier (pdf).

Match!, Version 3

Ein zu DIFFRAC.EVA vergleichbares Programm für die qualitative und quantitative Phasenanalyse. Auf der Herstellerseite finden Sie weitere detaillierte Informationen.

Das HZB hat eine Campuslizenz. Sie können Match! daher auf Ihren Rechner installieren und dort nutzen. Wenn Sie Match! nutzen möchten, wenden Sie sich bitte direkt an einen Laborverantwortlichen (M. Tovar / R. Schwiddessen)

Bruker TOPAS, Version 6

Umfangreiche Programmsuite zur Bestimmung von Kristallstrukturen aus Pulverdaten. Detaillierte Informationen finden Sie auf der Bruker-Homepage oder auf der Topas.Academic-Webseite.

Das X-ray Corelab hat 3 TOPAS-Weblizenzen, die dezentral genutzt werden können. Sie können das Programm also auf Ihren Rechner installieren und dort nutzen. Wenn Sie TOPAS nutzen möchten, wenden Sie sich bitte direkt an einen Laborverantwortlichen (M. Tovar / R. Schwiddessen).

Fullprof-Suite

Die FullProf Suite besteht aus einer Reihe von kristallographischen Programmen, die in erster Linie für die Rietveld-Analyse von Neutronen- oder Röntgenpulverbeugungsdaten entwickelt wurden, die mit konstantem oder variablem Schritt im Streuwinkel 2theta gesammelt wurden. Weitere Informationen finden Sie auf der Website der Fullprof-Suite.

Fullprof ist Freeware und kann kostenlos heruntergeladen, installiert und verwendet werden.

Panalytical; Phasenanalyse, Reflektivität, Textur, Epitaxie

Panalytical Highscore

Basisprogramm zur Analyse von Röntgenpulverdaten (peak fitting, Phasenanalyse, Untergrund...).

Panalytical Reflectivity

Programm zur Auswertung von Reflektionsdaten dünner Schichten.

Panalytical Texture

Programm zur Analyse der Textur und Erstellung von Polfiguren (z. B. Orientation Distribution Function).

Panalytical Epitaxy

Programm zur Auswertung und Visualisierung von Messungen epitaktischer dünner Schichten (z. B. Reciprocal Space Mapping).

Darstellung von Kristallstrukturen

Diamond Version 4

Diamond ist ein sehr gut zu bedienendes sowie umfangreiches Programm zum Erzeugen von Kristallstrukturbildern. Auf der Herstellerseite gibt es weitere detaillierte Informationen.

Das HZB besitzt eine Diamond-Campuslizenz. Sie können das Programm daher auf Ihren Computer installieren und dort nutzen. Wenn Sie Diamond 4.0 nutzen möchten, wenden Sie sich bitte direkt an einen Laborverantwortlichen (M. Tovar / R. Schwiddessen)
