Grüner Wasserstoff: 'Künstliches Blatt' wird unter Druck besser

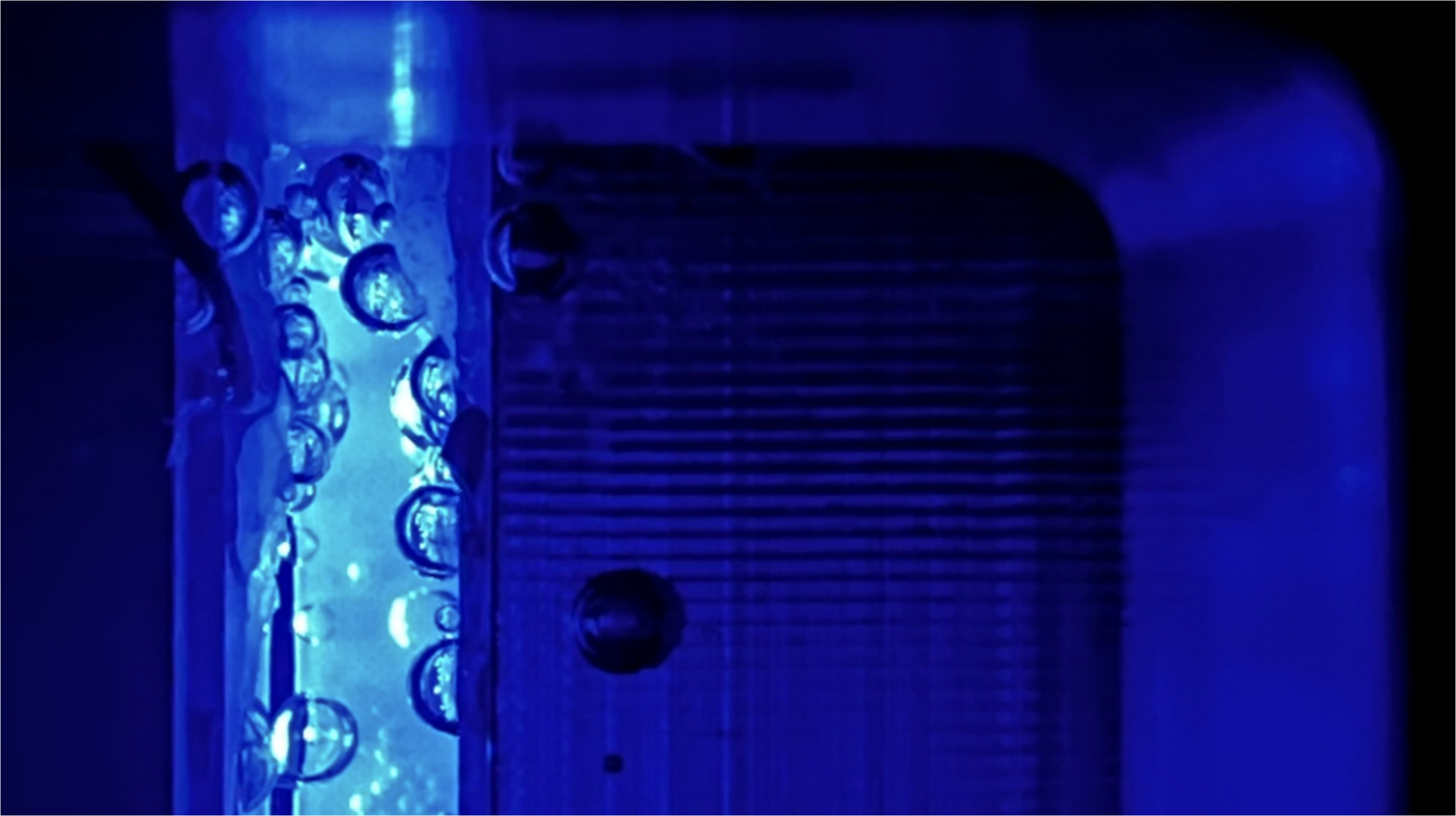

Die Effizienz einer PEC-Zelle hängt von vielen Faktoren ab, unter anderem von der Größe der Gasblasen. © Feng Liang /HZB
Die kombinierten Energieverluste wurden bis zu einem Druck von 20 bar des PEC-erzeugten Wasserstoffs ausgewertet. Die Effizienzverluste sind bei einem Druck von 6-8 bar am geringsten, insbesondere die optischen und thermodynamischen Verluste. Zu diesem Ergebnis kam das Team durch die Kombination von experimentellen Daten mit einem physikalischen Modell. © HZB/Nature Communications 2024
Wasserstoff kann in speziellen Anlagen über die elektrolytische Aufspaltung von Wasser erzeugt werden. Dabei ist eine Option die Verwendung von Photoelektroden, die Sonnenlicht in Spannung für die Elektrolyse umwandeln. Nun zeigt ein Forschungsteam am HZB, dass die Effizienz solcher photoelektrochemischen Zellen (PEC-Zellen) unter Druck noch deutlich steigen kann.
Manche bezeichnen photoelektrochemische Zellen (PEC-Zellen) auch als „künstliches Blatt“ – denn ähnlich wie bei der Photosynthese in grünen Blättern und Algen, wo ein komplexes Molekül (Photosystem II) das Sonnenlicht nutzt, um Wasser aufzuspalten, erfüllen in PEC-Zellen anorganische, eigens entwickelte Photoelektroden diese Aufgabe.
Verluste identifizieren und minimieren
PEC-Zellen sind inzwischen beeindruckend effizient: Die leistungsstärksten PEC-Zellen erreichen bereits Wirkungsgrade von bis zu 19 Prozent. Bei solch hohen Wirkungsgraden spielen die Verluste durch Blasenbildung eine wichtige Rolle: Blasen streuen das Licht und verhindern eine optimale Ausleuchtung der Elektrode. Außerdem können Blasen den Kontakt des Elektrolyten mit der Elektrodenoberfläche verhindern und so zu einer elektrochemischen Deaktivierung führen. Um diese Verluste zu minimieren, wäre es hilfreich, die Blasengröße zu verringern, indem die Anlage bei höherem Druck betrieben wird. Bislang wurden jedoch alle PEC-Anlagen bei atmosphärischem Druck (1 bar) betrieben.
PEC-Zellen unter Druck
Ein Team des Instituts für Solare Brennstoffe am HZB hat nun die Wasserspaltung bei erhöhtem Druck unter PEC-relevanten Bedingungen untersucht. Sie setzten PEC-Durchflusszellen auf einen Druck zwischen 1 und 10 bar und zeichneten verschiedene Parameter während der Elektrolyse auf.
Zusätzlich entwickelten sie ein multiphysikalisches Modell des PEC-Prozesses und glichen es mit den experimentellen Daten bei normalem und erhöhtem Druck ab. Dieses Modell ermöglicht es nun, mit den Parametern zu spielen und die entscheidenden Hebel zu identifizieren. „Wir haben zum Beispiel untersucht, wie sich der Betriebsdruck auf die Größe der Gasblasen und ihr Verhalten an den Elektroden auswirkt“, sagt Dr. Feng Liang, Erstautor der Arbeit, die nun in Nature Communications erschienen ist.
Energieverluste lassen sich halbieren
Die Analyse zeigt, dass eine Erhöhung des Betriebsdrucks auf 8 bar den Gesamtenergieverlust halbiert. Dies könnte den Gesamtwirkungsgrad deutlich steigern. „Die optischen Streuverluste können bei diesem Druck fast vollständig vermieden werden“, erklärt Liang. „Wir konnten auch eine deutliche Verringerung der Produktübergänge feststellen, insbesondere des Sauerstofftransfers auf die Gegenelektrode“.
Optimaler Betriebsdruck
Bei höheren Drücken gibt es jedoch keinen Vorteil, so dass das Team 6-8 bar als optimalen Betriebsdruckbereich für PEC-Elektrolyseure vorschlägt. „Diese Erkenntnisse, insbesondere das Multiphysik-Modell, lassen sich auf andere Systeme übertragen und werden uns helfen, die Effizienz von elektrochemischen und photokatalytischen Anlagen zu erhöhen“, sagt Prof. Dr. Roel van de Krol, der das Institut für Solare Brennstoffe am HZB leitet.
Hinweis: Die Arbeiten wurden durch das Helmholtz-Innopool-Projekt „Solar H2: Highly Pure and Compressed“ gefördert. Die Autoren bedanken sich herzlich bei Christian Höhn, Markus Bürger, Lars Drescher und Torsten Wagner für ihre unermüdlichen Beiträge zum Bau dieser Hochdruck-Durchflusszelle.
