ENERGIZE

ENERGIZE /PM5

ENERGIZE ist eine Kooperation zwischen dem Helmholtz-Zentrum Berlin und der Humboldt-Universität zu Berlin (HU). ENERGIZE widmet sich der Forschung an hybriden Materialien und energieeffizienten Technologien.

Die Dipol-PGM-(Plane Grating Mirror)-Beamline PM5 ist für den Energiebereich von 30 eV bis 1,5 keV optimiert. Dieser Bereich eignet sich ideal für die Durchführung von Ultraviolett-Photoelektronenspektroskopie (UPS, ARPES), hochauflösender Röntgen-Photoelektronenspektroskopie (XPS) sowie Röntgenabsorptionsspektroskopie (XAS) im Total-Electron-Yield-(TEY)- und Auger-Electron-Yield-(AEY)-Modus. Zusätzlich ist ein Filtersystem installiert, das Messungen an strahlungsempfindlichen Proben ermöglicht.

Anwendungsbeispiele:
  • Grundlagenforschung zur elektronischen Struktur neuer Materialien wie Perowskiten und zweidimensionalen Halbleitern.
  • Optimierung von Grenzflächen in Leuchtdioden, Solarzellen und photoelektrochemischen Elementen zur Erzeugung speicherbarer Brennstoffe.
  • Optimierung von Grenzflächen luftgedruckter optoelektronischer Bauelemente.

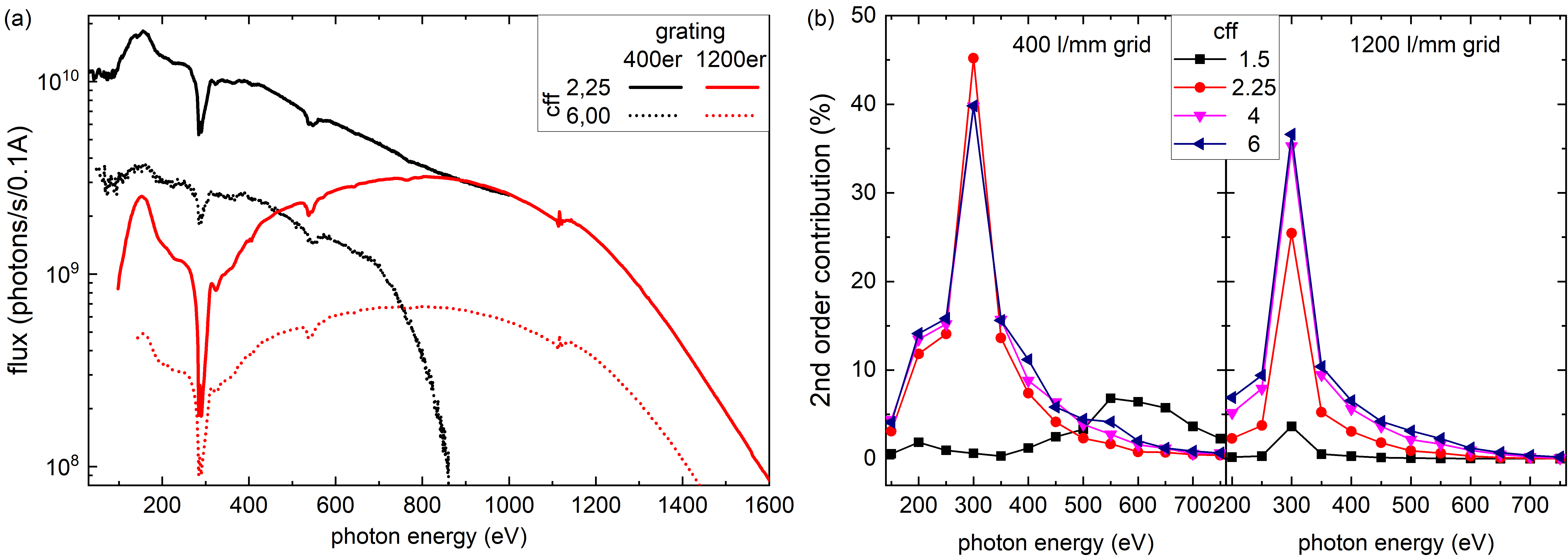

(a) Flusskurven der ENERGIZE Beamline für beide Gitter und zwei verschiedene cff-Werte. (b) Anteil Licht zweiter Ordnung für verschiedene cff-Werte, insbesondere relevant für resonante Photoelektronen

(a) Flusskurven der ENERGIZE Beamline für beide Gitter und zwei verschiedene cff-Werte. (b) Anteil Licht zweiter Ordnung für verschiedene cff-Werte, insbesondere relevant für resonante Photoelektronen


Methods

EXAFS, NEXAFS, LEED, ARPES, UPS, XPS

Remote access

not possible

Instrument data

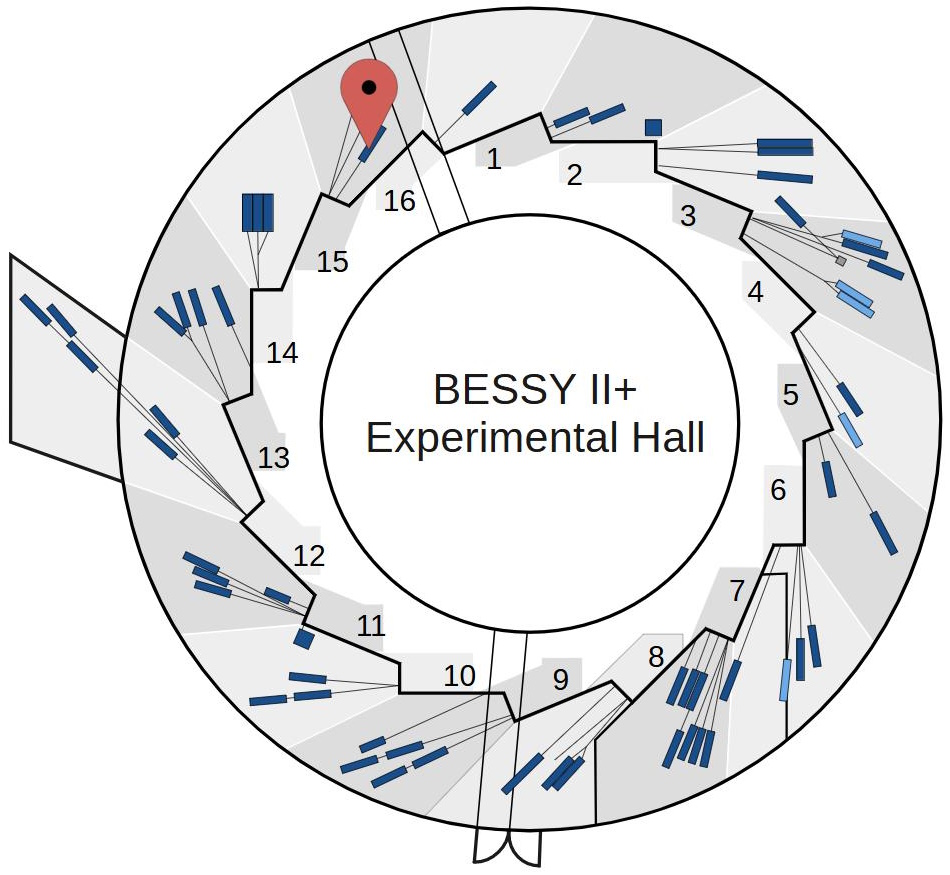

Location (Pillar) 1.1
Phone (~49 30 8062-) 12155
Source Dipole 15.1
Beam availability 24h/d
Monochromator PGM
Energy range (at experiment) 30-1600 eV
Energy resolution up to E/ΔE=6600@400 eV (measured)
Flux < 2x1010 photons/s/0.1A
Polarisation linear horizontal
Focus size (hor. x vert.) ~ 500 x 70μm
Temperature range 300 K - 1100 K
Pressure range 4·10-10 mbar working pressure in analysis chamber
Detector DA30-L(R)
Manipulators 5-Axis resistive sample heating manipulator
Sample holder compatibility Omicron/SPECS-type sample holder system;
max size: 10 mm x 10 mm, up to 3 mm thickness.
Additional equipment • Attenuator system, to allow measurements on radiation sensitive samples.
• In-situ sample preparation: Ar-ion sputter cleaning, sample heating and deposition (evaporation / sublimation) of organic and inorganic materials
• MCP LEED characterization
Additional information Further details: beamline ENERGIZE
