UE112_PGM-2a-1^2
UE112_PGM-2a-1^2

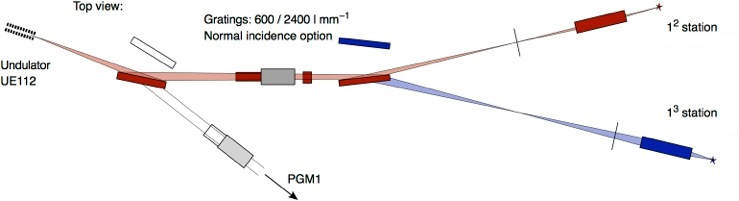

Das optische Design des Strahlrohrs UE112 PGM-2a-1^2 ist in Abbildung 1 dargestellt. Es basiert auf einem niederenergetischen kollimierten Plangitter-Monochromator mit normaler Einfallsoption. Die Beamline liefert Photonen im Energiebereich von 10 bis 250 eV. Die Energieauflösung für die Photonenenergien unter 100 eV kann auf 1 meV herunter abgestimmt werden. Die horizontale Abmessung des Fokus beträgt etwa 150 μm, seine vertikale Abmessung hängt von der Ausgangsschlitzeinstellung ab, beträgt aber typischerweise etwa 20 μm.

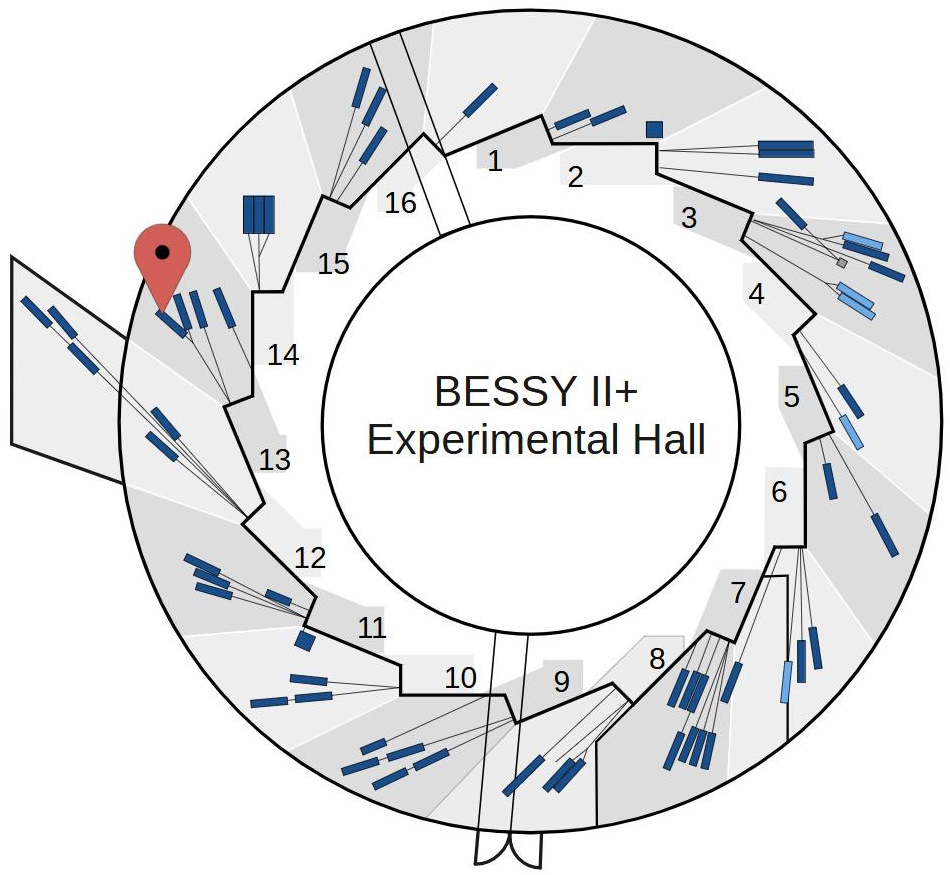

| Station data | |
|---|---|
| Temperature range | Measurement: 15–400K; Preparation up to 2300K |
| Pressure range | 1E-10 mbar |
| Weitere Details | ARPES One-Square |
| Beamline data | |
| Segment | H13 |
| Location (Pillar) | 14.2 |
| Source | UE112 (Elliptical Undulator) |
| Monochromator | PGM 2 |
| Energy range | 9 - 250 eV |
| Energy resolution | < 1 meV for E < 100 eV |
| Flux | >1013 (photons/s/0.1%bw/100 mA) |
| Polarisation | • linear any angle • circular |
| Divergence horizontal | 1 mrad |
| Divergence vertical | 3 mrad |
| Focus size (hor. x vert.) | 150 x variable μm2 |
| User endstation | not possible |
| Distance Focus/last valve | 867 mm |
| Height Focus/floor level | 1685 mm |
| Beam availability | 12h/d |
| Phone | +49 30 8062 14696 |
For more details and current status contact the Instrument Scientist(s).
